Ремни и цепи комбайна: диагностика, натяжение и замена перед жатвой
Оборванный ремень главного привода или растянутая цепь наклонной камеры в разгар уборки означают не только расходы на деталь, но и часы простоя, когда хлеб осыпается на корню. Большинство таких отказов предсказуемы: признаки износа ремней и цепей заметны при обычном осмотре. Ниже — какие передачи стоят на комбайне, как оценить их состояние и что учитывать, выбирая запчасти к комбайнам и жаткам для приводов.

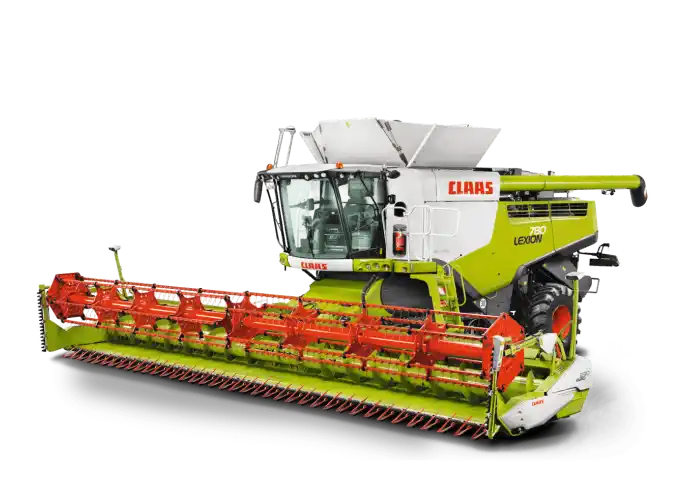

Какие ремни работают на комбайне
На зерноуборочном комбайне — будь то Дон, Нива СК-5, Claas, John Deere или Case — одновременно работают ремни нескольких типов, и каждый рассчитан на свои условия:
- классические клиновые (сечения A, B, C по ГОСТ 1284.1, в старом обозначении А, Б, В) — приводы вспомогательных механизмов;
- узкие клиновые (SPZ, SPA, SPB, SPC; длины стандартизированы ISO 4184) — передают больший момент при меньших габаритах;
- широкие вариаторные — вариаторы молотильного барабана, вентилятора очистки, привода хода;
- многоручьевые (связанные) — несколько клиньев объединены общей лентой, ремень не переворачивается в канавках при рывках; ставятся на нагруженные приводы, в том числе жатки;
- шестигранные (двойные клиновые) — для передач, где ремень огибает шкивы обеими сторонами.
Ремни для сельхозтехники отличаются от промышленных усиленным кордом и обкладкой, рассчитанной на пыль, перепады температур и ударные нагрузки. Поэтому подбирать их только по длине и сечению рискованно: надёжнее ориентироваться на каталожный номер ремня по каталогу запчастей комбайна.
Признаки износа ремня
- поперечные трещины на внутренней стороне, особенно у ремней, огибающих шкивы малого диаметра;
- расслоение, вырывы обкладки, оголённый корд;
- глянцевые, «остеклённые» боковины — признак длительного проскальзывания;
- ремень сидит глубоко в канавке и касается её дна — изношен ремень или канавка шкива;
- визг при включении передачи, биение ветвей, повышенная вибрация.
Отдельно осматривают шкивы. Канавку проверяют шаблоном: если её боковины вытерты, новый ремень изнашивается так же быстро, как старый.
Натяжение и соосность ремённых передач
Слабый ремень проскальзывает и перегревается, перетянутый перегружает подшипники валов и сам вытягивается быстрее. Ориентир для клиновых ремней — прогиб около 16 мм на каждый метр пролёта при умеренном нажатии, но точное значение указывают производитель комбайна и производитель ремня. На многих машинах стоят пружинные натяжители с контрольными метками: проверяйте длину пружины по инструкции.
- Перед установкой ослабьте натяжитель. Не надевайте ремень монтировкой через борт шкива — так повреждается корд.
- Проверьте соосность шкивов линейкой, шнуром или лазерным прибором. Для клиновых ремней допустимый перекос составляет порядка половины градуса.
- После обкатки, в первые часы работы, проверьте натяжение повторно: новый ремень немного вытягивается.
- В передачах с несколькими отдельными ремнями меняйте весь комплект, подобранный по длине.

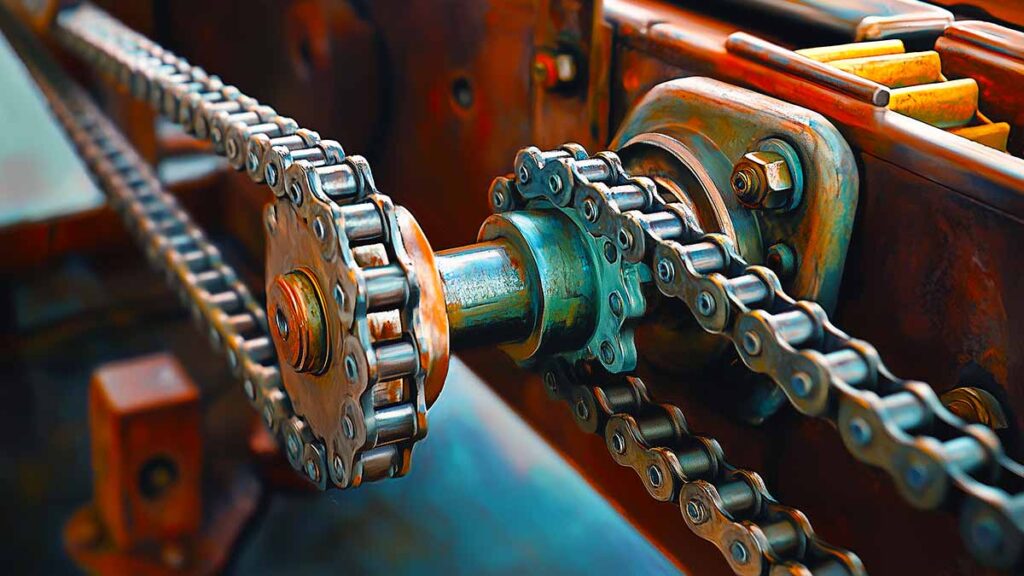

Цепи: стандарты и контроль вытяжки
Приводные роликовые цепи выпускают по нескольким стандартам. Европейский ряд (серия B по ISO 606, соответствует DIN 8187) и американский ряд ANSI (серия A, ASME B29.1) внешне похожи, но не взаимозаменяемы: например, цепи 16B и ANSI 80 имеют одинаковый шаг 25,4 мм, но разные ролик и внутреннюю ширину. Отечественные приводные роликовые цепи ПР выпускаются по ГОСТ 13568. Кроме приводных, на комбайне работают транспортёрные цепи элеваторов и наклонной камеры со своими планками и креплениями.
Цепь «вытягивается» из-за износа шарниров. Для большинства приводов предельным считают удлинение около 3%. Для проверки цепь натягивают, измеряют отрезок из известного числа звеньев и сравнивают с расчётным значением. Двадцать звеньев цепи с шагом 19,05 мм в новом состоянии дают 381 мм; при 3% вытяжки отрезок вырастает примерно до 392 мм.
- звёздочки с заострёнными, крючкообразными зубьями меняют вместе с цепью — новая цепь на изношенной звёздочке быстро выходит из строя;
- провисание ведомой ветви обычно держат в пределах 2–3% межосевого расстояния, если производитель не указал иное;
- в пыльной среде избыток жидкого масла превращается в абразивную пасту — используйте смазку, рекомендованную производителем.
Быстрая диагностика: таблица неисправностей
| Признак | Вероятная причина | Что сделать |
|---|---|---|
| Ремень визжит, боковины блестят | слабое натяжение, изношенные канавки | подтянуть, проверить шкив шаблоном |
| Ремень переворачивается или слетает | перекос шкивов, разная вытяжка ремней комплекта | выставить соосность, заменить комплект |
| Быстрый износ одной стороны ремня | несоосность, погнутый шкив | проверить вал и шкив |
| Цепь соскакивает со звёздочек | вытяжка цепи, износ зубьев | измерить вытяжку, заменить цепь и звёздочки |
| Рывки и шум цепной передачи | заклинившие шарниры, недостаток смазки | промыть, смазать или заменить цепь |
Хранение и запас на сезон
После уборки ослабьте натяжители, чтобы ремни не деформировались за зиму. Снятые ремни храните в сухом тёмном помещении, без перегибов, вдали от масел, солнца и источников озона. Цепи промойте, смажьте и законсервируйте. К следующему сезону подготовьте запас: ремни основных приводов, соединительные звенья и отрезки цепей ходовых размеров, натяжные ролики.
Заказывать ремни и цепи надёжнее по каталожному номеру конкретной модели комбайна или жатки. Ремни одинаковой длины могут отличаться профилем, типом корда и допуском по длине, а цепи — стандартом и размерами ролика.
Ремни и цепи — расходные элементы, но их ресурс во многом зависит от натяжения, соосности и своевременной замены изношенных шкивов и звёздочек. Осмотр приводов перед жатвой занимает несколько часов и предупреждает большую часть отказов в поле. Подобрать детали по номеру или модели техники можно у профильных поставщиков, например в Винтехпостач.
